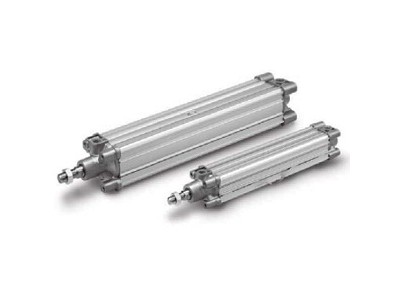

CP96 系列 符合ISO(15552)标准 气缸/标准型 单杆双作用 ,●追加系列 CP96-W、CP96K、CP96KW系列 ●追加定制规格 ●轻量:最多减小15%●用新缓冲方式(气缓冲＋垫缓冲)缩短生产节拍时间●垫缓冲使活塞停止时的金属噪音减小
| 字段描述 | 字段取值 | 取值描述 |
|---|---|---|
| 内置磁环 | D | 无磁性开关(内置磁环) |
| 安装方式 | B | 基本型 |
| 缸径 | 40 | 缸径 40mm |
| 气缸行程 | 100 | 气缸行程 100mm |
| 带防护套 | - | 无防护套 |
| 双行程标记 | - | 无双行程标记 |
| 气缸行程2 | - | 无气缸行程2 |
| 带防护套2 | - | 无防护套 |
| 磁性开关型号 | - | 无磁性开关 |
| 磁性开关个数 | - | 2个 或 无 |
| 订制规格 | - | 标准 |
q请勿将缓冲阀打开至允许回转数(下表)以上。 缓冲阀采用铆接方式防止脱落，因此请勿将缓冲阀打开至允许
回转数以上。供给空气时若未按此内容进行确认，缓冲阀可能 会从缸盖飞出。 允许回转数为缓冲阀由完全拧紧关闭锁定的状态至完全打开的 回转数。 w缓冲阀的螺纹拧入力矩和螺纹拧出力矩请参见如下允许 力矩(下表)。 若超出螺纹拧入力矩、螺纹拧出力矩，阀会在完全关闭时损坏 或在完全打开时超出防水结构，使螺纹脱离，阀向外飞出。
请勿必确保气缸行程末端的缓冲有效。气缓冲无效的场合，若允许动能超过P.5的允许动能，活塞组件 或拉杆可能会损坏。驱动气缸时，请确保缓冲有效。
