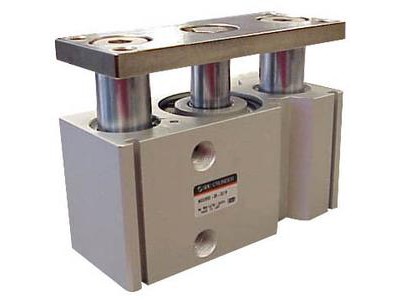

SMC薄型带导杆气缸 MGQM50-50 ,MGQ 系列 薄型带导杆气缸 ●实现耐横向负载·高精度杆不回转的导轨一体型气缸,适用于输送线上的限位器升降机
| 字段描述 | 字段取值 | 取值描述 |
|---|---|---|
| 轴承的种类 | M | 滑动轴承 |
| 缸径 | 50 | 缸径 50mm |
| 通口螺纹的种类 | - | M5X0.8或Rc |
| 气缸行程 | 50 | 气缸行程 50mm |
| 磁性开关型号 | - | 无磁性开关 |
| 磁性开关个数 | - | 2个 或 无 |
| 订制规格 | - | 标准 |
| 字段描述 | 取值描述 |
|---|---|
| Port1 | 1/4 |
| 内置磁环 | 内置磁环 |
| 最低使用压力 | 0.1 |
| 最高使用压力 | 1.0 |
| 安装方式 | 基本型 |
| 配管形式 | 上配管 |
| 缓冲形式 | 垫缓冲 |
| 环境温度 | 常温 |
| 作动速度 | 标准 |
| 0.2MPa理论推力IN | 330 |
| 0.3MPa理论推力IN | 495 |
| 0.4MPa理论推力IN | 660 |
| 0.5MPa理论推力IN | 825 |
| 0.6MPa理论推力IN | 990 |
| 0.7MPa理论推力IN | 1154 |
| 0.8MPa理论推力IN | 1319 |
| 0.9MPa理论推力IN | 1484 |
| 1.0MPa理论推力IN | 1694 |
| 0.2MPa理论推力OUT | 393 |
| 0.3MPa理论推力OUT | 589 |
| 0.4MPa理论推力OUT | 785 |
| 0.5MPa理论推力OUT | 982 |
| 0.6MPa理论推力OUT | 1178 |
| 0.7MPa理论推力OUT | 1374 |
| 0.8MPa理论推力OUT | 1570 |
| 0.9MPa理论推力OUT | 1767 |
| 1.0MPa理论推力OUT | 1963 |
安装时注意事项：不要将手或手指放入端板与缸体中间,加压时一定注意手或手指不要被夹在端板与缸体间.
q活塞杆和导杆的滑动部位不要被划伤或划出凹痕。
● 由于密封件损伤会造成漏气或动作不良。
w主体、端板的安装面上不能有磕碰、伤痕。
● 安装面的平面度会变差，滑动阻抗会增加。
e安装面的平面度应在0.05mm以下。
● 在端板上安装的工件、金属件等的平面度较差的话，会增加滑动阻抗。
r气缸的底面安装的场合，缩回到行程末端时，导杆会伸出底面，因
此请在安装面加工安装用内六角螺钉用孔和导杆的避让孔。
另外，施加限位器等冲击的使用时，安装螺钉的螺纹拧入深度应在2d以上。
