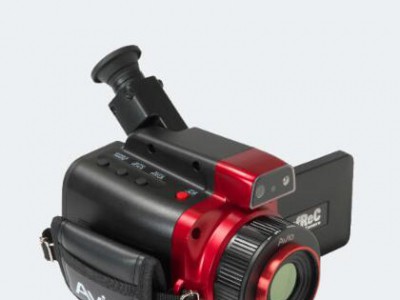

R550EX系列红外热像仪是日本NEC-Avio公司全新上市的一款高端专家型红外热像仪产品，是R550系列的升级型号。R550EX系列产品具有高灵敏度，高测量精度，高分辨率的特点。R550EX系列设备操作简单，软件分析功能强大，是科研与巡检与预知维护工作的首选产品。
主要特点--业内采集速度最快的热像仪：
1. 通过120hz高速采集，可瞬间测量温度的变化(R550- pro)
通过该设备实现120hz速度的采样，可以替代制冷型设备捕捉到热图像进行分析
设备过载试验的温度评估和分析(对应小型装置的高速热变化)激光焊接和电焊机和周围热影响分析:
2. 比较高温度分辨率、120万像素的高分辨率、提高了对产品的缺点检测率
640(h)×480(v)像素,0.025℃(at30℃,s / n点)改善它实现的温度分辨率。细小的温差明显，从而提高了对破坏检查中缺点检测
另外，通过多幅超分辨率处理的比较大120万像素(1280×960像素)的高分辨率，能够更细微地拍摄搭载了微器件的基板的温度分布。并且，装备了500万像素的可视图像和热图像的比较的合成模式，有助于制定研究成果和报告书
3. 通过外部触发可以记录自动视频记录(R550- pro)
通过向机体输入外部触发信号，pc的解析软件能自动地开始记录。因为不用i / o设备可以系统配置，所以可以简单地进行与测试设备和现场设备联动的数据记录。相当适合以模具监视为首的制造生产线的温度监测
4. 根据用途有3种模式可以选择
■全功能R & D应用模式
R550-pro:测量温度范围-40 ~ + 2000℃
对时间系列数据进行测量的R&D领域和热动动的快速电子部件、金属焊接等高温测量是适宜的。
■R & D、设备诊断模式
R550:测量温度范围-40 ~ + 650℃
由目前的热像仪在500℃的上限温度提高到650℃,耐热涂料高温(600℃的东西很多)和加热器(500 ~ 600℃)使用的评价测试、应用。另外,电器设备和成套设备的管道等应用检查
■结构检测模式
R550S:测量温度范围-40 ~ + 120℃
混凝土结构物和建筑物外墙的剥离诊断检测
5. 各种各样的红外镜头可供选择
2X望远镜头,3X望远镜头，2X广角镜头, 21µm微距镜头,52µm微距镜头等
-无需连接电脑即可迅速捕捉超级分辨率（SR）图像 -Multi-Flame超级分辨率图像处理技术获得更高画质
技术参数
|
功能 |
R550-Pro |
R550Pro-D |
R550 |
R550-D |
||||
|
基本参数 |
探测器 |
非制冷焦平面 |
||||||
|
波长 |
8 to 14μm |
|||||||
|
测温范围 |
-40 至 2000°C |
-40 至650°C |
||||||
|
温度分辨率 (NETD) |
0.025°C at 30°C (S/N增强) |
|||||||
|
精度 |
±1°C*1 |
|||||||
|
帧频 |
30Hz/60Hz*2/120Hz*3 |
7.5Hz |
30Hz |
7.5Hz |
||||
|
探测器像素 |
640(H)× 480(V)像素 |
|||||||
|
图像记录像素 |
标准模式：640(H)× 480(V) |
|||||||
|
视域 |
32°(H) × 24°(V) (标准镜头) |
|||||||
|
空间分辨率 |
标准模式：0. 87mrad |
|||||||
|
焦距 |
10cm 到无穷远(标准镜头)*6 |
|||||||
|
聚焦 |
自动/手动 |
|||||||
|
图像显示 |
自动功能 |
自动调焦、自动调整温度上下限、全自动调整 |
||||||
|
调色板 |
7个调色板(彩虹色、明亮色、白热、黑热等) |
|||||||
|
色阶 |
256 / 32 / 16 / 8级 |
|||||||
|
可见光 |
CMOS相机500万像素 |
|||||||
|
可见光/红外 |
并列显示、融合（可调整透明度）、画中画（可调整透明度） |
|||||||
|
显示功能 |
1-8倍连续放大（带有显示定位滚动），网格，9幅图显示（回放时） |
|||||||
|
画质增强 |
去噪、平均化（残像去除功能）、边缘增强 |
|||||||
|
测量功能 |
点温 |
10个可移动的点，温度搜索：最高/最低温点各一个、温差 |
||||||
|
指定区域的温度显示 |
最大、最小和平均（最多5个区域） |
－ |
||||||
|
线轮廓 |
水平，垂直，水平和垂直 |
|||||||
|
报警功能 |
画面报警，声音报警，颜色报警，报警记录 |
|||||||
|
报警信号输出 |
－ |
|||||||
|
温度校正 |
辐射率校正，环境/背景温度校正，距离校正 |
|||||||
|
辐射率 |
多点校正，提供辐射率表 |
|||||||
|
辐射率反向计算 |
－ |
|||||||
|
防抖动模式 |
提供 |
－ |
||||||
|
存储和输出 |
存储卡 |
SD卡，SDHC卡 |
||||||
|
存储格式 |
静态图：JPEG热图像(带温度数据)，14bit（带可见光图像）， |
|||||||
|
数据存储 |
静态图(JPEG格式带温度数据，14bit)，可见光图像同时记录 |
|||||||
|
超分辨率模式 |
提供 |
|||||||
|
全景扫描 |
水平方向100°/ 垂直方向 75° |
|||||||
|
SD卡视频 |
最快3Hz |
－ |
||||||
|
间隔拍摄 |
3秒- 60分钟间隔可选，同时记录可见光图像 |
|||||||
|
外部触发记录 |
提供 |
－ |
||||||
|
声音记录 |
30秒录音，按单幅热图像进行回放 |
|||||||
|
文字注释 |
每张热图像最多可注释128个字符，从SD卡导入字符。 |
|||||||
|
接口 |
USB2.0 |
大容量存储 |
提供 |
|||||
|
视频数据传输 |
热图像：最快30Hz，同时记录可见光图像*7 |
|||||||
|
窗口数据传输 |
热图像 |
— |
||||||
|
外部触发输入 |
通过外部触发输入可自动记录功能 |
— |
||||||
|
视频输出 |
NTSC / PAL 可切换 |
|||||||
|
报警输出 |
触点闭合，无电压 |
－ |
||||||
|
外部触发输入 |
脉冲信号 |
－ |
||||||
|
其它 |
显示 |
3.5寸LCD 显示屏（可旋转、亮度可调）；彩色取景器（可倾斜调节） |
||||||
|
辅助功能 |
激光指示器（红色，2级，IEC 60825-1 2007/2014），LED照明灯，有线遥控器 |
|||||||
|
环 |
操作温度和湿度 |
－15°C to 50°C, 90%RH (无凝露) |
||||||
|
存储温度和温度 |
－40°C to 70°C, 90%RH (无凝露) |
|||||||
|
抗振性/抗冲击性 |
29.4m/sec2 (3G), 294m/sec2 (30G) |
|||||||
|
EMC |
符合CE认证 (A级) |
|||||||
|
防尘/防水 |
防护等级 IP54 |
|||||||
|
电池 |
连续工作2.5小时，可充电锂电池 |
|||||||
|
AC电源 |
100V－220V AC, 50/60Hz |
|||||||
|
尺寸 |
约高121mm×宽105mm×长195mm（不包括突起部分） |
|||||||
|
重量 |
约1.3kg (包括电池) |
|||||||
|
标准配置 |
携带箱、SD卡、USB线、有线遥控器、肩带、手带、可充电电池(1块)、使用说明书 |
|||||||
|
标配软件 |
InfReC Analyzer NS9500Pro |
InfReC Analyzer |
||||||
