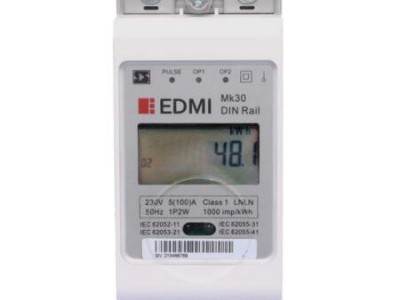

 EDMI MK30 单相电子式电能表  (新加坡原装进口)

1、 前言

感谢您选择EDMI的产品，在使用前请您仔细阅读说明书。

2、 概述

MK30单相导轨电能表符合STS标准，拥有强大的集成电路,高性能的CPU和先进的贴片技术

(SMT)。模块化的设计可以选择不同的通讯方式与不同的终端进行通信，很容易操作。执行

标准：IEC62052-11，IEC62053-21，IEC62055-31，IEC62055-41

3、 技术参数

3.1 1S 计量，单相2 线

3.2 电压和电源额定电压(Ub)：230V；负载：<10VA ,<2W ；频率: 50Hz

3.3 通用

Ib: 10A

Imax: 60A

负载:<2.5VA

3.4 脉冲常数：1000imp/kWh

3.5 环境

 工作温度：-25℃ ~ +55℃

 储藏温度：: -40℃ ~ +70℃

 相对湿度（不结露）：< 95%

 防护等级：: IP54室内

4、 特点

4.1 能量测量值测量总活跃能量

4.2 瞬时测量电压电流有功功率

4.3 预付费

4.3.1 当处在预付费时，它符合 STS标准的加密和解密算法

4.3.2 有一个内置的负荷开关来控制负载和负载

4.4 LED显示

4.4.1 红色闪烁表明处于通电，频率和瞬时有功功率成正比

4.4.2黄色OP1电源故障指示器:关闭时闪烁

4.4.3 红色OP2通信指标

4.5 报警日志

4.5.1. 反向功率事件日志

4.5.2. 继电器故障事件日志

4.5.3. 事件日志干预：当检测到反向功率,它将记录在事件日志。200 W(反向功率阈值,判

断时间是1分钟。)

4.5.4．L，N进线端子盖检测功能:拧下L，N端子盖密封螺丝2mm高度后,将触发终端覆盖

开放状态,开盖记录将被保存。

4.5.5.断开

a.过载时电源关闭：过载时电源故障报警（过载是Imax×Ub,判断时间是1分钟)

b.当电能量平衡结束时运行电能断开功能：当电能量平衡用完时继电器被打开（分离）；零

是默认值来确定能量平衡。

在上述事件发生后继电器开关被打开(断开)，并且继电器关闭(连接)的条件必须通过使

用明确的干预指令,然后电表将允许继电器开关关闭(连接)(同时,以上现象应该消失)。

4.6. 通讯

4.6.1.连接红外光电通信口：900nm~1000nm 光照强度不到 16000lx(类似阳光光照强度和荧

光灯)；波特率：2400bps。

4.6.2. 双绞线通讯模式：这可以用在拥有无线通讯能力的客户显示终端，比如 HD16（2 线）。



5、 外观参数

1. 输入

2. N输入

3. 输出

4. N输出

5. 正向脉冲（可选项）

6 .反向脉冲（可选项）

7.RS485A/2线（可选项）

8. RS485B/2线（可选项）

9. 脉冲：脉冲指示灯（可选项）

10 .OP1：跳闸指示灯

11. OP2：通讯指示灯

12. 光电口

13 .LCD 显示（可选项）



6、 仓储和配送

a、 碰撞在配送和安装中没有影响。

b、 储藏温度：-40℃to +70℃，储藏湿度：不能超过 95%（不结露）。
